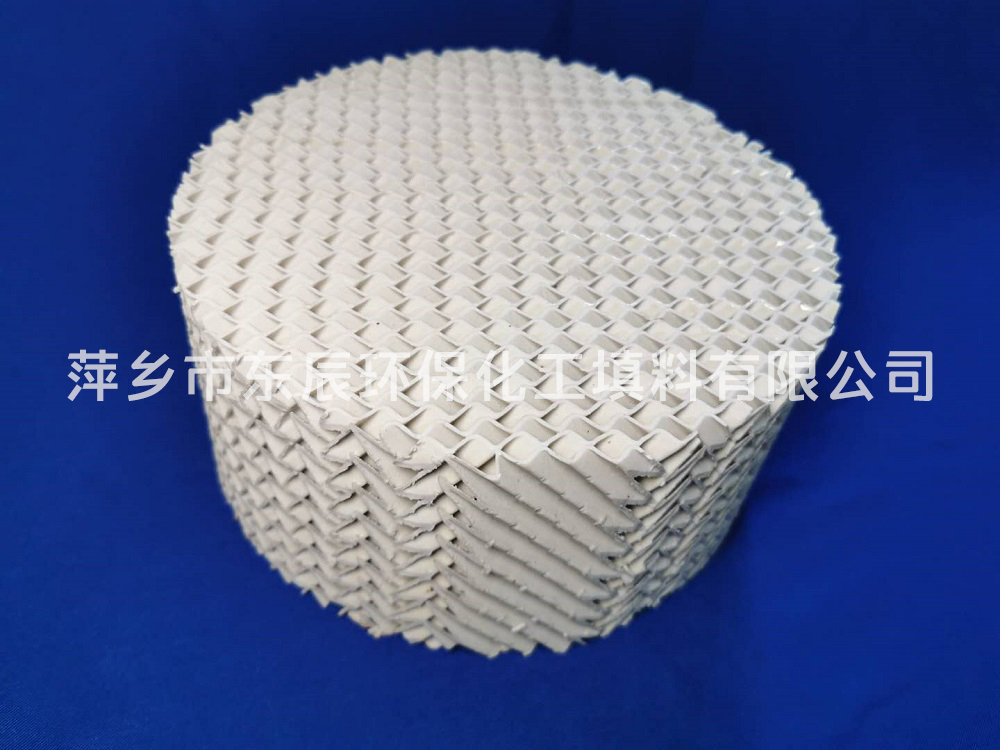

陶瓷波纹填料
产品型号: 125Y、250Y、350Y、450Y等
◆ 陶瓷规整波纹填料简介：
陶瓷规整波纹填料是由许多具有相同几何形状的填料单元体--波纹片相互平行、叠加组成的圆柱状单元。由于陶瓷独特的结构，具有良好的亲水性能，其表面可形成极薄的液膜的湍动及气流的倾斜曲折通道能促进气流分布均匀，其耐腐蚀、耐高温性能优良。
陶瓷波纹填料与板式塔、散堆填料相比，具有以下优异的性能：
1、流通量大。新塔设计可缩小直径，老塔改造可大幅度增加处理量。
2、分离效率高。较散堆填料有大得多的比表面积
3、压降低。可节约大量能源。
4、操作弹性大，持液量小，放大效应不明显。
5、适用于对阻力降和理论板数有严格要求的腐蚀性混合物的精馏分离。真空至加压体系的操作均可使用。
◆
陶瓷波纹填料各种规格图
◆ 适用范围：
特别适用于高温及腐蚀性介质的分离过程，操作压力在0.1--500KPa之间，应用效果良好。卤化有机化合物的精馏；对
压降和理论板数有严格要求的腐蚀性混合物的精馏、吸收等过程；硫酸吸收、硝酸提浓及化肥厂气体净化等含有大量酸性
介质的塔中。
陶瓷规整填料主要技术指标：
|
型号 |
空隙率 % |
片厚 mm |
堆积密度 Kg/m3 |
峰高 mm |
波距 mm |
齿形角 Ø |
F因子 m/s(kg/m)1/2 |
理论板数 块/m |
|
100Y |
87.5 |
2.5±0.5 |
420 |
30 |
50 |
80 |
3.5 |
1 |
|
125Y |
85 |
2.5±0.5 |
420 |
23 |
42 |
80 |
3 |
1~1.5 |
|
160Y |
84 |
2.2±0.2 |
480 |
17 |
30 |
80 |
2.8 |
1.5~2 |
|
250Y |
82 |
1.4±0.2 |
580 |
13 |
22 |
80 |
2.5 |
2~3 |
|
350Y |
80 |
1.2±0.2 |
600 |
9 |
15 |
80 |
2 |
3.5~4 |
|
450Y |
76 |
1±0.2 |
630 |
6 |
11 |
80 |
1.5~2 |
4~5 |
